UV 涂料施工、存储性能高度依赖体系粘度与触变性，纳米无机粉体是调控 UV 体系流变特性的核心助剂。气相法纳米材料因其独特的表面效应和小尺寸效应，常被用作流变助剂。但是在实际应用中，气相二氧化硅应用远超于气相氧化铝，湖北汇富纳米材料股份有限公司技术人员，结合流变测试曲线，分析二者在不同添加量下对 UV 涂料流变性展现出不同的粘度、触变变化规律，并剖析内在作用机理。

图1

如图1所示，随着气相纳米氧化铝添加量的增加，UV涂料的粘度整体平缓上升，触变性变化不大，这是由于气相氧化铝表面羟基少，颗粒间仅依靠微弱范德华力形成松散网络，低剪切、高剪切下网络破坏程度差异小。

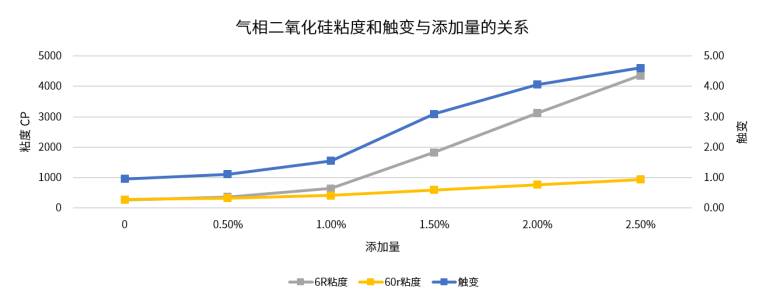

图2

如图2所示，随着气相二氧化硅添加量的增加，UV涂料的粘度快速增加，触变值随添加量线性快速增长。这主要是由于气相二氧化硅粒子表面的硅羟基通过氢键相互连接，形成遍及体系的三维网络结构，大幅限制分子运动，使粘度增加；一旦施加高剪切，氢键网络迅速断裂，粘度降低，涂料流动性恢复；剪切力撤销后，网络又能缓慢重建。这种“剪切变稀—快速恢复”的行为正是理想触变剂的核心特征。

值得注意的是，汇富纳米通过精准控制原生粒径、比表面积及表面改性，可定制不同型号产品，适配多种涂料体系。因此，在UV涂料配方设计中，若需提高漆膜硬度或耐磨性，可适量添加气相氧化铝，但对触变性的提升不明显；若需解决厚涂流挂、垂直面施工或颜料沉降问题，则应优先选用气相二氧化硅。

气相纳米材料虽然是“小粒子”，可是它却有着“大未来”。气相氧化铝与气相二氧化硅在UV涂料中迥异的流变行为，正是粒子间弱相互作用的集中体现。作为国内气相二氧化硅产业的标杆，湖北汇富纳米材料股份有限公司始终致力于从分子层面理解并驾驭这些作用力，通过粒径、化学性质与表面嫁接等设计，为涂料行业提供高效、稳定、绿色的流变解决方案。未来，随着5G、新能源、高端装备等领域的涂料需求升级，唯有深耕纳米微界面的企业，才能推动中国涂料从“替代进口”走向“定义标准”。而这，正是汇富纳米孜孜以求的使命与方向。
